Equipos para enseñanza
Proveemos equipos didácticos de vanguardia para instituciones, creando entornos de aprendizaje prácticos en ciencia, tecnología e ingeniería.

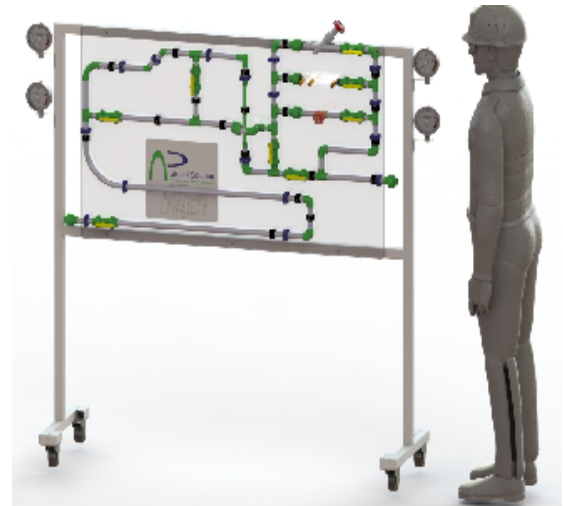

Banco de Perdidas de Carga en Sistema de Tuberías
El banco de pérdidas de carga APGLOBAL SOLUTION es un equipo que permite experimentar las pérdidas en el sistema de tuberías, mediante la medición de presión en distintos puntos del sistema.En el sistema, al tener un flujo se producen pérdidas de carga, esto se debe a la fricción y la turbulencia en cada uno de los elementos de las tuberías, los accesorios y los dispositivos de medición.Estas pérdidas de carga deben tenerse en cuenta al diseñar los sistemas de tuberías, por tal razón el comprender, determinar y validar lo teórico con lo práctico mediante el estudio de las pérdidas de carga en tuberías, elementos de tuberías y/o elementos de cierre.
• Estudio de pérdidas de carga en piezas de conexión de tuberías.
• Determinación la presión en cualquier accesorio o dispositivo.
• Montaje del equipo con secciones de tubo, que se pueden manejar de manera conjunta o individualmente.
• Distintos elementos de tuberías, contracción súbita, expansión súbita, piezas en T, ángulos y codos a 90 y 45 grados.
• Elementos de control de flujo intercambiables en cualquiera de las líneas presentes en el equipo.
• Objetos de medición fabricados con material transparente: tubo de Venturi.
• Válvula de asiento inclinado, válvula de compuerta.
• Suministro de agua a la red del laboratorio y/o mediante reservorio.
Banco de Perdidas por accesorios
El banco de pérdidas por accesorios APGLOBAL SOLUTION es un equipo que permite experimentar las pérdidas en el sistema de tuberías y accesorios a causa de la fricción generada entre el fluido y los elementos del sistema.En el sistema se estudia y visualiza las pérdidas a causa de la influencia de las geometrías que compone a cada uno de los elementos que integran el equipo.Estas pérdidas de carga deben tenerse en cuenta al diseñar los sistemas de tuberías, por tal razón el comprender, determinar y validar lo teórico con lo práctico mediante el estudio de las pérdidas de carga en tuberías, elementos de tuberías y/o elementos de cierre.
• Estudio de pérdidas de carga en piezas de conexión de tuberías.
• Determinación la presión en cualquier accesorio o dispositivo.
• Cámaras que permiten la medición precisa de presión en el accesorio que se desee analizar.
• Distintos elementos de tuberías, contracción súbita, expansión súbita, piezas en T, ángulos y codos a 90 y 45 grados.
• Elemento de control de flujo.
• Válvula de asiento inclinado, válvula de compuerta.
• Suministro de agua a la red del laboratorio y/o mediante reservorio.
Cuerpos Flotantes
El equipo cuerpos flotantes diseñado por APGLOBAL SOLUTION, permite estudiar la hidrostática, uno de los aspectos fundamentales es conocer el metacentro al momento de evaluar la estabilidad de cuerpos flotantes.La estabilidad describe la capacidad de un cuerpo dependiendo de su configuración geométrica de volver a enderezarse desde una posición escorada y se determina gráficamente el metacentro, además puede determinarse el empuje del cuerpo flotante.El ensayo se lleva a cabo en un depósito lleno de agua. Un cuerpo transparente con una sección transversal, además de contar con pesos de apriete que se pueden desplazar horizontal y verticalmente, permitiendo ajustar el centro de masas. La posición de los pesos de apriete puede leerse en escalas, además del ángulo de inclinación del cuerpo.
• Estudio de la estabilidad en un cuerpo flotante y determinación del metacentro.
• Cuerpo flotante transparente con sección transversal rectangular, en forma de V y en forma de U.
• 1 peso de apriete desplazable horizontalmente.
• 1 peso de apriete desplazable verticalmente para ajustar el centro de masas.
• Clinómetro con escala para indicar la escora.
Presión Hidrostática en Líquidos
El equipo de presión hidrostática en líquidos diseñado por APGLOBAL SOLUTION es un equipo que permite experimentar y observar el peso de los líquidos en reposo, donde se genera una presión hidrostática o también denominada presión gravitacional.El principio radica, en que esta presión actúa en todas las superficies que están en contacto con el líquido, ejerciendo una fuerza proporcional al tamaño de la superficie.El resultado de la presión hidrostática del agua, se representa visualmente con distintos niveles de agua y ángulos de inclinación.
• El equipo consta de un depósito de agua transparente e inclinable con una escala para determinar el volumen.
• El ángulo de inclinación del depósito de agua se visualiza en una placa frontal de acrílico translucida, para evidenciar de forma clara la inclinación del nivel.
• El equipo se tara mediante una palanca, mediante diversos pesos, determinando la fuerza de compresión.

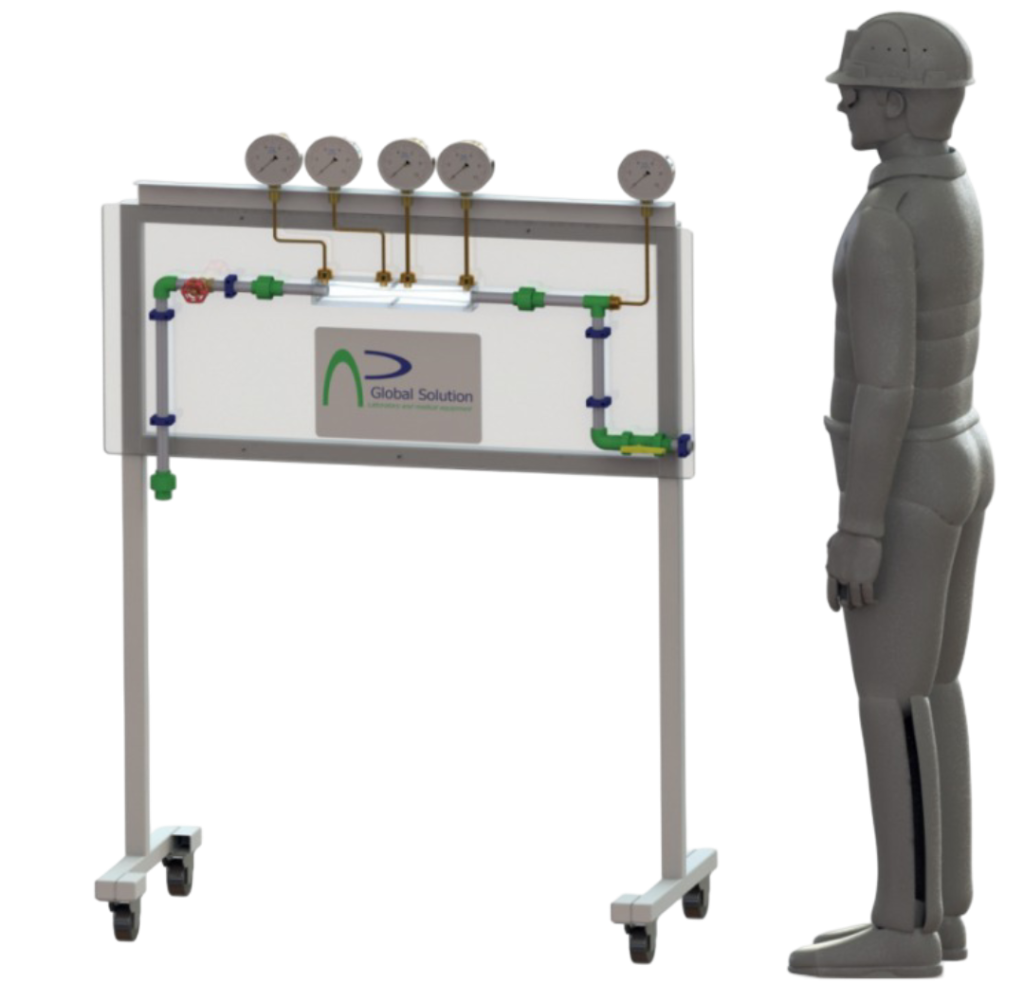

Principio de Bernoulli
El principio de Bernoulli diseñado por APGLOBAL SOLUTION es un equipo que permite experimentar y observar la relación entre la velocidad de flujo de un fluido y su presión.En el sistema se da un aumento de la velocidad de un fluido, provocando una caída de presión estática.El equipo cuenta con una sección translucida donde se aloja la geometría de Venturi transparente y una serie de manómetros para la toma de presión se puede medir, debido a que cuenta con puntos de medición para determinar las presiones estáticas. Las presiones se muestran en distintitos manómetros, además de un manómetro principal, el cual mide la presión total del sistema.
• Familiarización con el principio de Bernoulli.
• Tubo de Venturi con placa frontal transparente y puntos de medición para la medición de presiones estáticas.
• Tubo de Pitot desplazable axialmente para determinar la presión total en distintos puntos del tubo de Venturi.
• 4 manómetros para indicar las presiones estáticas.
• 1 manómetro para indicar la presión total.
• Determinación de caudal.
• Suministro de agua a través de la red del laboratorio o mediante bomba.
Turbina de Pelton
El equipo turbina Pelton diseñado por APGLOBAL SOLUTION, pertenece al conjunto de turbomáquinas, que aprovecha la energía hidráulica.La turbina Pelton su principio de funcionamiento se basa en la impulsión que se genera al inducirle un caudal de agua que produce la transformación completa de la energía de presión del agua en energía cinética en el distribuidor.El caudal de agua se acelera o desacelera mediante una tobera, esta incide en los álabes de la rueda Pelton tangencialmente, produciendo un impacto en los álabes, donde se desvía el chorro.
• Funcionamiento de una turbina Pelton.
• Carcasa transparente para observar el área de trabajo.
• Ajuste de la aguja de la tobera para distintas secciones transversales.
• Marcación en el tambor de freno para una medición del número de revoluciones sin contacto.
• Instrumentación: manómetro indica la presión en la entrada de la turbina, además de los opcionales para medición de par motor y rpm en el eje de la turbina.
Banco de Bombas Serie - Paralelo
El equipo banco de Bombas Serie-Paralelo diseñado por APGLOBAL SOLUTION, permite comprender las instalaciones de bombas, se pueden conectar en serie o en paralelo dependiendo la necesidad.En el funcionamiento en serie se añaden las alturas de elevación de las bombas; en el funcionamiento en paralelo se añaden los caudales de las bombas.El equipo sirve para estudiar bombas individuales, en conexión en serie y en paralelo, con la finalidad de comprender el fenómeno y poder identificar las ventajas de un sistema al otro, para identificar en qué casos se puede emplear.
• Estudio de la conexión en serie y en paralelo de bombas.
• 2 bombas centrífugas con iguales características.
• Depósito transparente.
• Conmutación de funcionamiento en serie y en paralelo a través de grifos de bola.
• Manómetros a la entrada y a la salida de cada bomba.
